Avant d’inscrire un contrôleur IP DDS auprès de l’unité SynergisMC, vous devez affecter une adresse IP statique à sa carte d’extension TCP/IP en vous y connectant via un port série.
Avant de commencer
Vérifiez que vous disposez des éléments suivants :
Programme d’installation du Tibbo Device Server Toolkit (tdst-5-09-12-x64.exe ou tdst-5-09-12-x86.exe). Demandez à votre représentant Genetec Inc.
Dernière version de SynergisMC Softwire et du module externe Tibbo.sfw.
À savoir
Les étapes et instructions de Renforcement sont facultatives, mais protègent votre système contre les cyberattaques.
Procédure
Connectez la carte d’extension TCP/IP au contrôleur TPL.

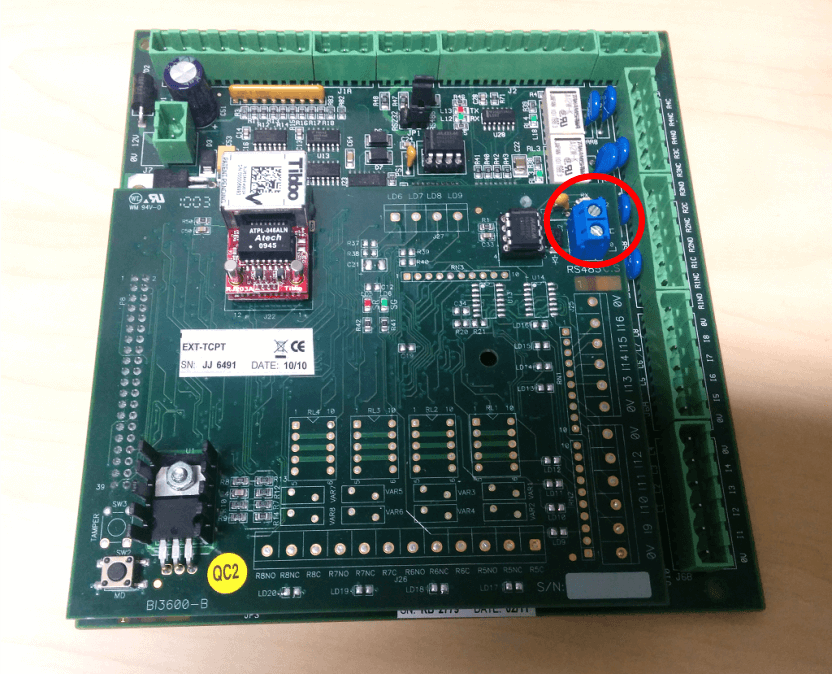

Connectez les connecteurs L et H (entourés en rouge) de la carte d’extension TCP/IP aux connecteurs « - » et « + » respectifs d’un des canaux (A, B, C ou D) du module RS-485.
Installez Tibbo Device Server Toolkit sur votre ordinateur.
Sélectionnez le pack x86 ou x64 en fonction des caractéristiques de votre ordinateur.
Exécutez Tibbo DS Manager (C:\Program Files\Tibbo\TDST\tdsman.exe) en tant qu’administrateur.

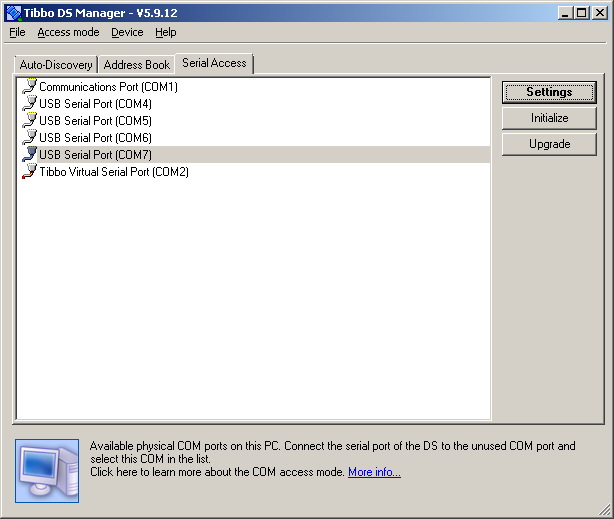

Cliquez sur Serial Access (Accès par port série) et sélectionnez le port COM correspondant au canal auquel la carte d’extension TCP/IP est connectée.
Les quatre canaux détectés sur le module RS-485 à quatre ports sont intitulés USB Serial Port (COMx). Le premier correspond au canal A, le deuxième au canal B, le troisième au canal C et le quatrième au canal D.
Cliquez sur Settings (Réglages) et procédez de l’une des manières suivantes :
Si vous voyez le message Press the setup button on the device (Appuyer sur le bouton de configuration sur l’appareil), passez à l’étape 9.
Si vous voyez le message Unable to open the serial port. The serial port may be in use by another program (Impossible d’ouvrir le port série. Il est peut-être utilisé par un autre programme), vérifiez que vous avez sélectionné le bon port COM, ou qu’un autre programme n’utilise pas le port COM qui est connecté à la carte d’extension TCP/IP.
Appuyez sur le bouton de configuration (indiqué par SW2) sur la carte d’extension TCP/IP.
Dans la boîte de dialogue Settings (Réglages) qui apparaît, configurez les options suivantes :
Onglet Network (Réseau)
DHCP : 0 - Disabled (Désactivé)
IP-address (Adresse IP) : Adresse IP affectée au contrôleur DDS
Port : Numéro de port 1001
Onglet Connection (Connexion)
Transport protocol (Protocole de transport) : 1 - TCP
(Renforcement) Link Service Login : 0 - Disabled (Désactivé)
(Renforcement) Data login : 0 - Disabled (Désactivé)
(Renforcement) Routing Mode : 0 - Server (Slave)
(Renforcement) Accept connection from (Accepter les connexions de) : 1 - Adresse IP de destination actuelle
Onglet Serial port (Port série)
RTS/CTS flow control (Contrôle de flux RTS/CTS) : 0 - Disabled or remote (Désactivé ou distant)
Baud rate (Débit en bauds) : 3 - 9600 bit/s.
Cliquez sur OK, et appuyez sur le bouton de configuration de la carte d’extension TCP/IP lorsque vous y êtes invité. Pour l’emplacement du bouton de configuration, voir l’étape 9.
Déconnectez la carte d’extension TCP/IP du module RS-485 à quatre ports.
Connectez la carte d’extension TCP/IP au même sous-réseau que l’unité Synergis.
Le connecteur Ethernet est situé sous l’étiquette Tibbo sur la carte d’extension TCP/IP.
