Vorbereitung für die Registrierung von DDS-IP-Controllern

2022-06-30Zuletzt aktualisiert

Bevor Sie einen DDS-IP-Controller an der Synergis™-Einheit registrieren können, müssen Sie seiner TCP/IP-Erweiterungskarte eine statische IP-Adresse zuweisen, indem Sie über einen seriellen Anschluss eine Verbindung zu ihr herstellen.

Bevor Sie beginnen

Stellen Sie sicher, dass Sie über Folgendes verfügen:
  • Setup-Programm für Tibbo Device Server Toolkit (entweder tdst-5-09-12-x64.exe oder tdst-5-09-12- x86.exe). Wenden Sie sich an Ihren Genetec Inc. Vertreter.
  • Die neueste Version von Synergis™ Softwire und dem Plugin Tibbo.sfw.

Was Sie noch wissen sollten

Die mit Härtung gekennzeichneten Schritte und Anweisungen sind optional, schützen Ihr System aber vor Cyberangriffen.

Prozedur

  1. Verbinden Sie die TCP/IP-Erweiterungskarte mit dem TPL-Controller.
  2. Verbinden Sie die Anschlüsse L und H (rot eingekreist) auf der TCP/IP-Erweiterungskarte mit den Anschlüssen "–" bzw. "+" eines der RS-485-Kanäle (A, B, C oder D).
  3. Installieren Sie Tibbo Device Server Toolkit auf Ihrem Computer.
    Wählen Sie entweder das x86- oder das x64-Paket, je nachdem, welche Art von Computer Sie haben.
  4. Führen Sie Tibbo DS Manager (C:\Programme\Tibbo\TDST\tdsman.exe) als Administrator aus.

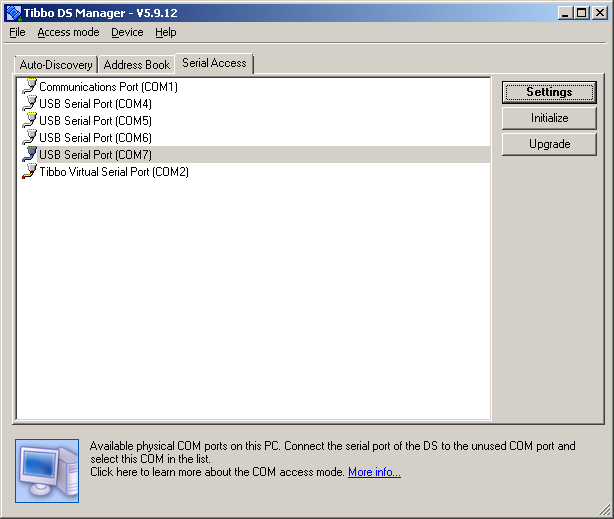

  5. Klicken Sie auf Serieller Zugang und wählen Sie den COM-Port, der dem Kanal entspricht, an den die TCP/IP-Erweiterungskarte angeschlossen ist.
    Die vier Kanäle des Vier-Port-RS-485-Moduls sind mit USB Serial Port (COMx) gekennzeichnet. Der erste entspricht dem Kanal A, der zweite dem Kanal B, der dritte dem Kanal C und der vierte dem Kanal D.
  6. Klicken Sie auf Einstellungen, und führen Sie einen der folgenden Schritte aus.
    • Wenn Sie die Meldung Drücken Sie die Setup-Taste am Gerät sehen, fahren Sie mit Schritt 9 fort.
    • Wenn Sie die Meldung Der serielle Port kann nicht geöffnet werden. Die serielle Schnittstelle wird ggf. von einem anderen Programm verwendet sehen, stellen Sie sicher, dass Sie den korrekten COM-Port gewählt haben und dass kein anderes Programm den gleichen COM-Port verwendet, der mit der TCP/IP-Erweiterungskarte verbunden ist.

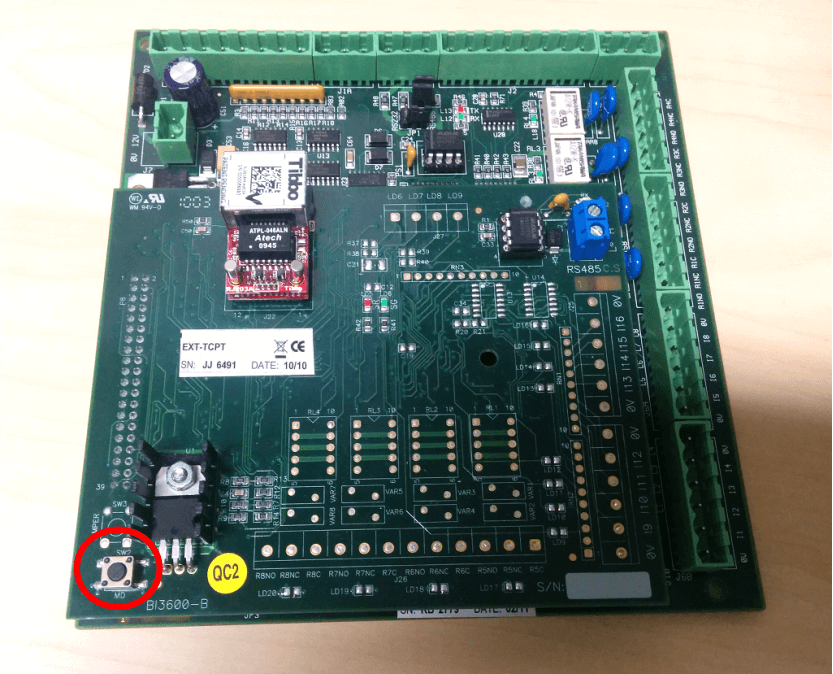

  7. Drücken Sie die Setup-Taste (mit der Bezeichnung SW2) auf der TCP/IP-Erweiterungskarte.
  8. Geben Sie im erscheinenden Dialogfeld Einstellungen Folgendes ein:
    Registerkarte Netzwerk
    • DHCP: 0 - Deaktiviert
    • IP-Adresse: Dem DDS-Controller zugewiesene IP-Adresse
    • Port: Portnummer 1001
    Registerkarte Verbindung
    • Transportprotokoll: 1 - TCP
    • (Härtung) Link Service Login: 0 - Deaktiviert
    • (Härtung) Inband-Befehle: 0 - Deaktiviert
    • (Härtung) Datenanmeldung: 0 - Deaktiviert
    • (Härtung) Routing Mode: 0 - Server (Slave)
    • (Härtung) Verbindung annehmen von: 1 - Aktuelle Ziel-IP-Adresse
    Registerkarte Serieller Anschluss
    • RTS/CTS-Flusskontrolle: 0 - Deaktiviert oder ferngesteuert
    • Baudrate: 3 - 9600 bps
  9. Klicken Sie auf OK, und drücken Sie die Setup-Taste an der TCP/IP-Erweiterungskarte, wenn Sie dazu aufgefordert werden. Wo sich die Setup-Taste befindet, erfahren Sie in Schritt 9.
  10. Trennen Sie die TCP/IP-Erweiterungskarte vom Vier-Port-RS-485-Modul.
  11. Verbinden Sie die TCP/IP-Erweiterungskarte mit demselben Subnetz, in dem sich die Synergis™-Einheit befindet.
    Der Ethernet-Anschluss befindet sich unter der Bezeichnung Tibbo auf der TCP/IP-Erweiterungskarte.

Nach Durchführen dieser Schritte

Registrieren Sie den DDS-IP-Controller.
