Registrieren von SimonsVoss SmartIntego-Schlössern an der Synergis™-Einheit

2022-02-21Zuletzt aktualisiert

Da die Synergis™-Einheit nicht mit den SimonsVoss SmartIntego-Geräten kommuniziert, müssen Sie diese Geräte über einen Mercury EP- oder LP- (oder Honeywell-) Controller unter Verwendung des Config Tools registrieren.

Bevor Sie beginnen

Koppeln Sie Ihren Gateway-Knoten mit Ihren SmartIntego-Schlössern.

Was Sie noch wissen sollten

Mercury-Controller, die auf einer Synergis™-Einheit registriert sind, sind auf der Seite Synergis™ Appliance Portal Hardware nicht sichtbar.

Auf der Synergis™-Einheit muss jedem Mercury-Controller eine eindeutige Kanal-ID zugewiesen werden. Der Controller kommuniziert mit den SmartIntego Gateway-Knoten über IP. IP-Adressen können sich innerhalb desselben Netzes nicht überschneiden.

Prozedur

  1. Öffnen Sie den Task Zutrittskontrolle über die Config Tool-Homepage.
  2. Klicken Sie auf Rollen und Einheiten, und klicken Sie dann auf die Synergis™- Einheit.
  3. Klicken Sie auf Peripheriegeräte und dann auf Einen Eintrag hinzufügen ().
    Das Dialogfeld, das sich in Config Tool öffnet, wenn Sie Peripheriegeräte zu einer Synergis™-Einheit hinzufügen.
  4. Geben Sie die folgenden Informationen ein:
    Modell
    Modell des Controllers.
    IP-Adresse
    Statische IP-Adresse, die dem Controller von Ihrer IT-Abteilung zugewiesen wurde.
    Port
    Kommunikationsport (Default=3001). Der Port muss mit dem auf der Mercury Device Manager-Webseite konfigurierten Wert übereinstimmen.
    Kanal
    Kanal-ID für diesen Controller. Die Kanal-ID kann ein beliebiger Wert zwischen 0 und 63 sein und muss innerhalb der Synergis™-Einheit eindeutig sein. Nach dem Zuweisen darf sie nicht mehr geändert werden.
  5. Klicken Sie unten in der Gruppe Schnittstellen auf Einen Eintrag hinzufügen (), um den SmartIntego-Gateway-Knoten hinzuzufügen, mit dem der Controller kommunizieren soll.
    1. Klicken Sie im angezeigten Dialogfeld auf Modell und wählen Sie den Knoten SimonsVoss Gateway.
    2. Geben Sie in IP-Adresse die IP-Adresse des Gateway-Knotens ein.
    3. Geben Sie in Router den Dezimalwert der Gateway-Knoten-ID ein.
      Wenn die Gateway-Knoten-ID zum Beispiel 0x0021 lautet, geben Sie 33 ein (= 2×16 + 1).

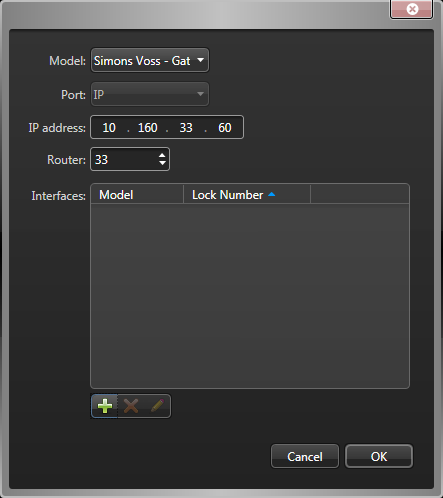

      Das Dialogfeld, das im Config Tool beim Hinzufügen eines SimonsVoss-Gateway-Knotens zu einem Mercury-Controller geöffnet wird.
  6. Klicken Sie unten in der Liste Schnittstellen auf Einen Eintrag hinzufügen (), um die Schlösser hinzuzufügen, die mit dem Gateway-Knoten gekoppelt sind.
    1. Klicken Sie in dem sich öffnenden Dialogfeld auf Modell und wählen Sie das Schlossmodell (Smart Handle, Vorhängeschloss, Zylinder usw.).
    2. Geben Sie in Türverriegelungsnummer den Dezimalwert der Schloss-ID ein.
      Wenn die Schloss-ID zum Beispiel 0x0026 lautet, geben Sie 38 ein (= 2×16 + 6).
      Das Dialogfeld, das im Config Tool beim Hinzufügen eines Schlosses zu einem SimonsVoss-Gateway-Knoten geöffnet wird.
    3. Klicken Sie auf OK.
    4. Wiederholen Sie den Vorgang, wenn Sie weitere Schlösser hinzufügen möchten.
    5. Klicken Sie auf OK.
  7. Klicken Sie auf OK > Anwenden .

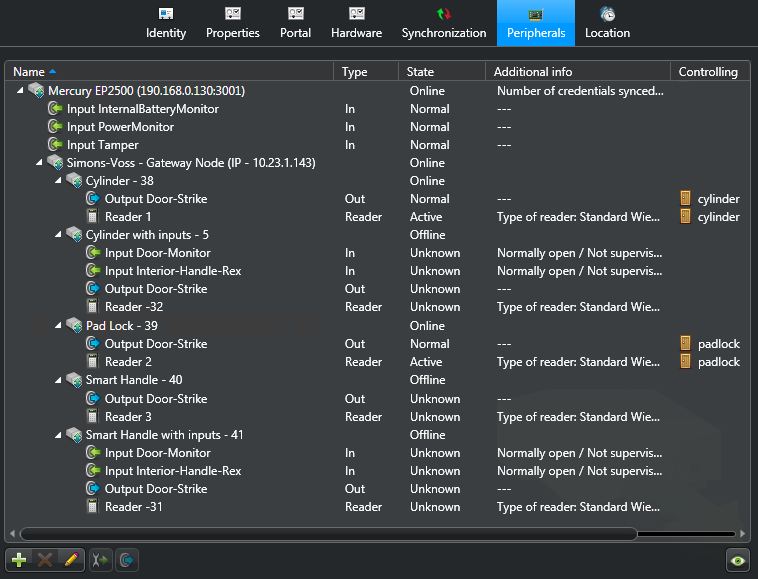

    Der Mercury-Controller mit allen angeschlossenen nachgeschalteten Panels und Peripheriegeräten ist auf der Seite Peripheriegeräte aufgeführt.
    BEMERKUNG: Das Hinzufügen von Schnittstellenmodulen zur Synergis™-Einheit führt zu einem Software-Neustart der Einheit. Während dieses Vorgangs werden die Synergis™-Einheit und alle damit verbundenen Peripheriegeräte in Rot angezeigt.
  8. Testen Sie Ihre Konfiguration, indem Sie die Ausgänge auslösen.
    Der ausgelöste Ausgang ändert seinen Zustand in Echtzeit auf dem Bildschirm.
    BEMERKUNG: Lesegerätaktivitäten werden auf der Seite Peripheriegeräte nicht angezeigt.
